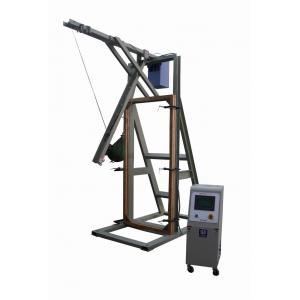

產 品 簡 介
本機台根據《GB/T9962-1999建築用安全玻璃材料-安全玻璃性能規範和試驗方法》之《6.11霰弹袋冲击方法》而設計，滿足建築用安全夾層玻璃衝擊測試要求。
本儀器之設計符合ANSI Z97.1、ISO/DIS12542 1~12543-6:1997、AS/NZS2208:1996、GB/T9962-1999標準要求。
主 要 性 能 特 點
1、由於衝擊霰彈袋較重45kg，衝擊高度最高1200mm時，衝擊袋中心距地面高度=1930/2+1200+150mm=2315mm，人手是無法操作的，故設計成電動揚起霰彈袋（插銷帶動霰彈袋下之吊環螺母-見下霰彈示意圖5），揚起高度（相對於試樣中心高度1930/2=965mm）而調整，高度300~1200mm可調整；
2、由於擺臂高度300、450、600、750、900、1200mm可調整，擺臂半徑1524mm，所以採用步進馬達驅動精准收卷鋼絲繩，通過收卷鋼絲繩提升擺臂高度；
採用觸摸屏+PLC控制，可以在屏內選定衝擊調高度（如下圖所示）、複位、控制衝擊、計數等 ;
3、主機架均採用國標100mm槽鋼焊接而成，表面經打磨抛光、噴塗而成；霰彈袋擺臂連接鋼絲繩採用直徑爲3mm之國標優質繩，馬達收卷鋼絲繩也採用3mm鋼絲繩；
4、採用電磁離合器釋放霰彈袋,擺杆電控複位;
主 要 技 術 參 數
衝擊方式 擺錘式
擺臂半徑 1524mm
衝擊高度 300~1200mm（衝擊袋相對試樣中心線高度）
衝擊霰彈袋質量 45kg±0.1kg
霰彈鉛球直徑 ?2.5mm
試樣尺寸 H1930xW864mm
木制固定框內部尺寸 H1911xW845mm接觸試樣部位採用邵氏50度橡膠
體積 W1200×D1800×H2200mm
重量 约700kg
