多关节臂式三坐标测量系统
设备特征:
技术规格
测量平面几何尺寸，形位公差(平行度、垂直度、同心度、位置度、真圆度、直线度），高度，深度，平面度

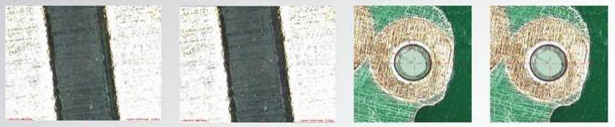

自动寻边

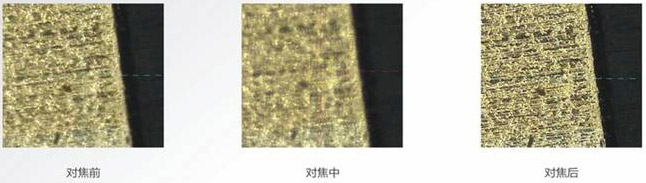

自动对焦
选配D型，Z轴电动电脑控制，可以自动对焦测量高度、深度、平面度
选配T型，选配接触测头组
规格参数：
|
仪器型号 |
HC-2010 |
HC-3020 |
HC-4030 |
HC-5040 |
HC-6050 |
|
|
仪器参数 |
||||||
|
测 |
X |
200 |
300 |
400 |
500 |
600 |
|
Y |
100 |
200 |
300 |
400 |
500 |
|
|
Z |
150 |
150 |
150 |
150 |
150 |
|
|
工 |
硬铝合金台面 |
360*260 |
460*360 |
560*460 |
750*630 |
850*730 |
|
玻璃台面 |
260*160 |
360*260 |
460*360 |
550*440 |
650*540 |
|
|
承重 |
30kg |
30kg |
35kg |
35KG |
35KG |
|
|
影 |
CCD |
美国TEO高分辨率彩色摄像机600TV线 |
||||
|
变焦物镜 |
变倍镜头0.7－4.5X(选配同轴光) |
|||||
|
放大倍率 |
30－235X |
|||||
|
工作距离 |
82mm |
|||||
|
显示分辨率 |
0.0001mm |
|||||
|
线性精度(μm) |
XY轴≦(3+L/200)um,Z轴≦(5+L/200)um |
|||||
|
外形尺寸（mm) |
900*720*1700 |
900*720*1700 |
950*750*1700 |
1600*1200*1700 |
1700*1300*1700 |
|
|
仪器重量(kg) |
160kg |
230kg |
320kg |
390kg |
470 kg |
|
|
照明 |
可程控三环八区LED表面光及轮廓光 |
|||||
|
电源 |
220V±10%(AC) 50HZ |
|||||
