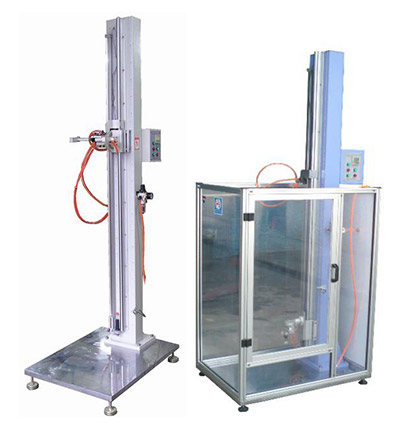

自动式简易跌落试验机

设备用途

本机旨在评估産品在实际使用时客户可能意外将産品跌落后对産品性能的影响，适用于：行动电话、PDA、电话机、电子辞典、CD、MP3等小型消费类电子産品作原姿态及加速度跌落测试；

符合规范：JIS C 0044 IEC 60068-2-32

机台构造：

a. 本机采用日本SMC气动元件作试验高度调整，定位快速，耐久使用；

b. 本机采用独有的多角度装置（0°、45°、90°）适合産品作：菱、角、面测试；

c. 産品跌落角度接近试验设定角度；

d. 跌落完毕可自动上升至设定高度，方便操作，提高测试效率；

e. 所有气动元件均采用日本SMC优质元件，耐久使用；

f. 多种跌落板可用：钢板、木板、大理石板，适用多国测试要求；

g. 自动计数（跌落次数）功能；

h. 本机采用日本SMC气手指夹持试件（A方式夹持），夹持尺寸大并可调整，与试件同时落下，在300mm处瞬时脱离试件，从而保证试件在接近原姿态作跌落测试；

i. 由于采用日本SMC真空吸盘吸附产品（B方式夹持）配以万向式关节可实现产品上下、左右多角度多方向跌落；

技术参数

型号	HC-DP-01	HC-DP-03	HC-DP-03A
功能差异	简易夹持跌落手动调整高度	真空吸附跌落，跌落高度手动调整，气动复位撞击部位精准	真空吸附跌落，跌落高度可设定，自动升降，撞击部位精准，带加速度、速度测量
多角度跌落装置	无	0°、45°、90°
跌落高度指示	刻度指示，最小1cm		数显1mm
跌落有效高度	300~1800mm（可选2000mm）
允许试件最大重	2kg
跌落地板介质	钢板、大理石、实木板
跌落范围	500*600mm
使用气源	≥0.5MPa
机台尺寸	W700D900H2300mm	W100D1000H2350mm	W800D900H2200mm
机台重量	85kg	125kg	245kg
电源	AC220V 50Hz 5A
