静电放电抗扰度试验

静电放电抗扰度试验(GB/T 17626.2)

1、静电放电的起因

    静电放电的起因有摩擦起电、接触分离起电、感应起电、传导起电等多种,但GB/T 17626.2主要描述在低湿度情况下,通过摩擦等因素,使人体积累了静电,当带有静电的人在与设备接触的过程中,就可能产生静电放电。

2、测试目的

建立一个共同的基准,以评价电气和电子设备在经受静电放电干扰时的性能。



3、产品特点
● 符合IEC61000-4-2和GB/T17626.2最新标准要求;

●7.0寸触摸屏、中英显示,操作方便;

● 静电枪人体工程学设计、枪体质量小于1kg,使用舒适;

● 采用进口程控高压电源,性能稳定;

● 高压放电模块引进瑞士技术,正负自动切换;

● 阻容套件模块化设计,更换便捷,满足不同标准的测试要求;

● 实时指示灯显示,判断空气放电失效性;

● 内置软件保护,无需注意操作顺序;

● 内置温湿度显示、实时电压显示,实时判断实验可靠性;

● 内置国标模式、用户自定义模式、增压模式;

● 内置RS232接口,可选配测控软件实施远程控制。

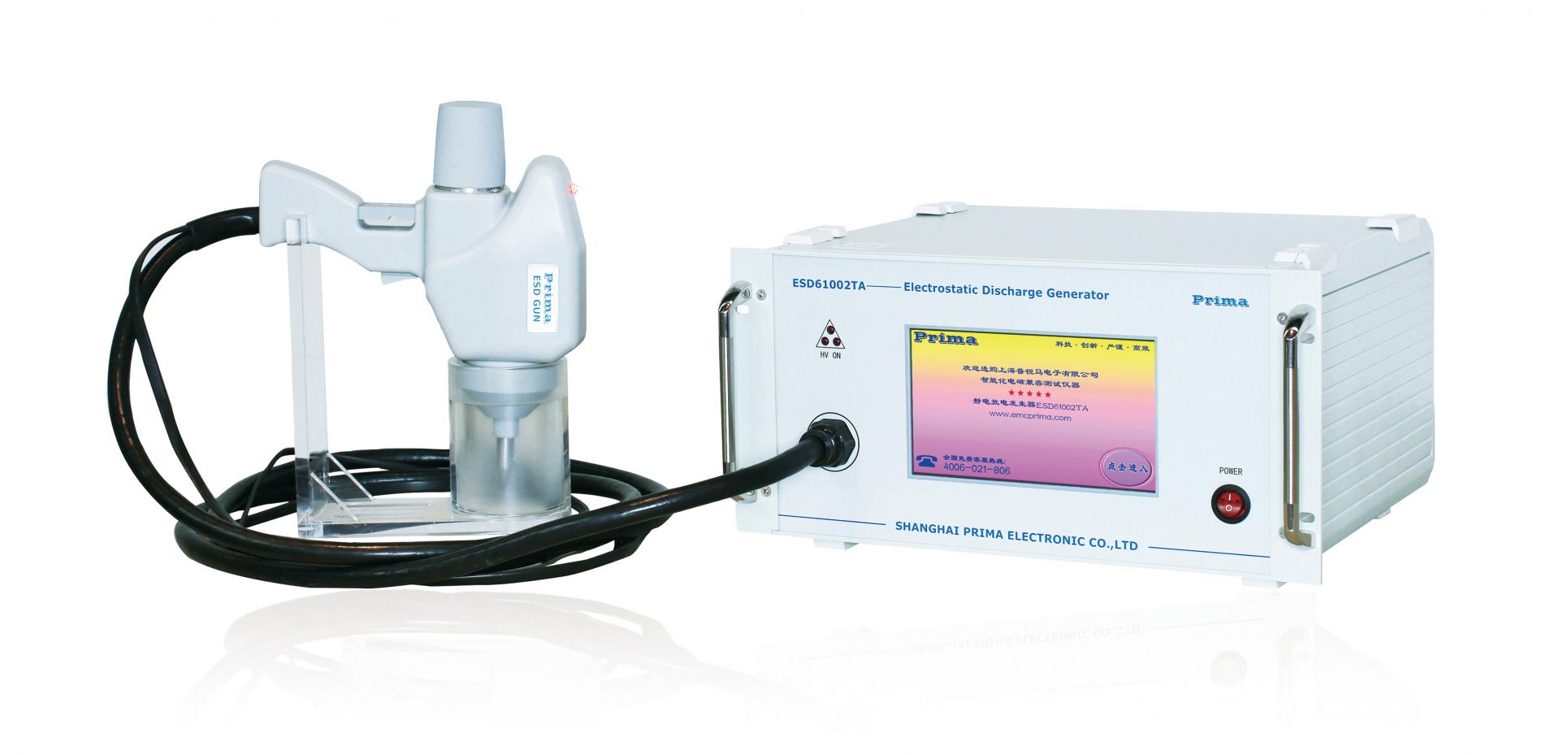

4、产品图片

5、技术参数

参数

ESD61002TA

输出电压

0.2-±20kV

输出电压极性

正/ 负

放电电容

150pF

放电电阻

330 Ω

放电电流上升时间

0.7 ~1ns

静电保持时间

>5s

放电间隔

0.05 ~9.99s 之间,或单次放电

放电次数设定

1 ~9999 或无限次

放电形式

接触放电、空气放电

放电次数

可预设置1-9999 次或无限次

触发方式

1.自动2.手动3.电压自动渐升 扫描

设备工作电源

AC220V ±10%,50 Hz

环境温度

15 ℃-35 ℃

主机尺寸,重量

380×300×200 mm 8kg

静电枪重量

小于1KG

工作环境

环境温度

15℃~35℃



相对湿度

30%~60%

大气压

86~106 KPa

额定工作电压

220V,50/60Hz





6、实验配置:标准静电放电实验环境ESD-DESK

    静电放电实验桌是为静电放电试验而专门设计的试验装置,符合IEC61000-4-2和GB/T17626.2标准,对提高静电放电试验的重复性和可比性有重要作用。根据被试设备不同,静电放电试验有台式和落地两种配置。

台式设备

落地设备

试验台(1600×800×800mm)

绝缘支座(1100×800×100mm)

参考接地板(2700×1800×1.5mm)

参考接地板(2700×1800×1.5mm)

垂直耦合板(500×500×1.5mm)

垂直耦合板(500×500×1.5mm)

水平耦合板(1600×800×1.5mm)

垂直耦合座(500×500×1200mm)

绝缘衬垫

带电阻的电缆线(470kΩ*2)

带电阻的电缆线(470kΩ*2)

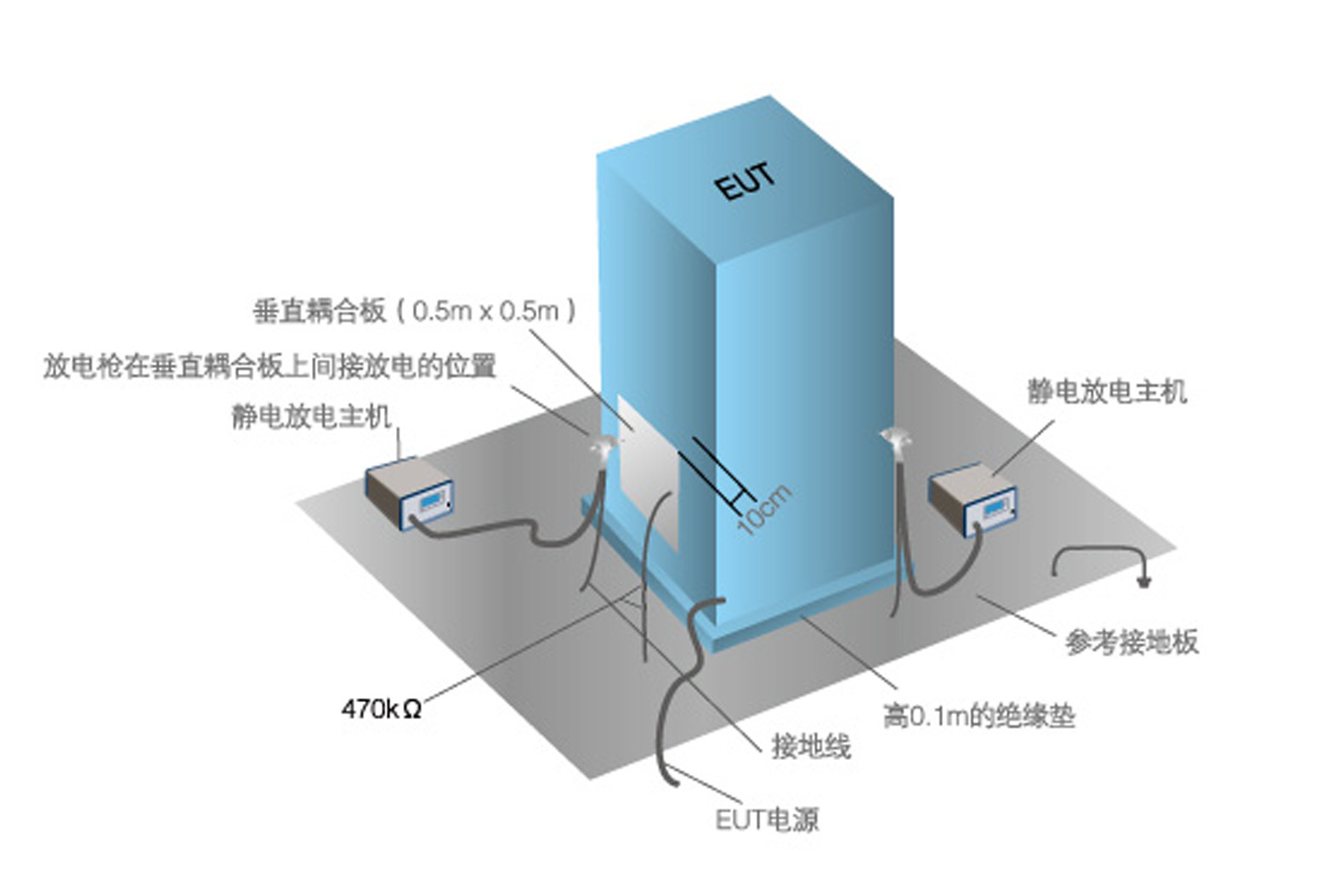

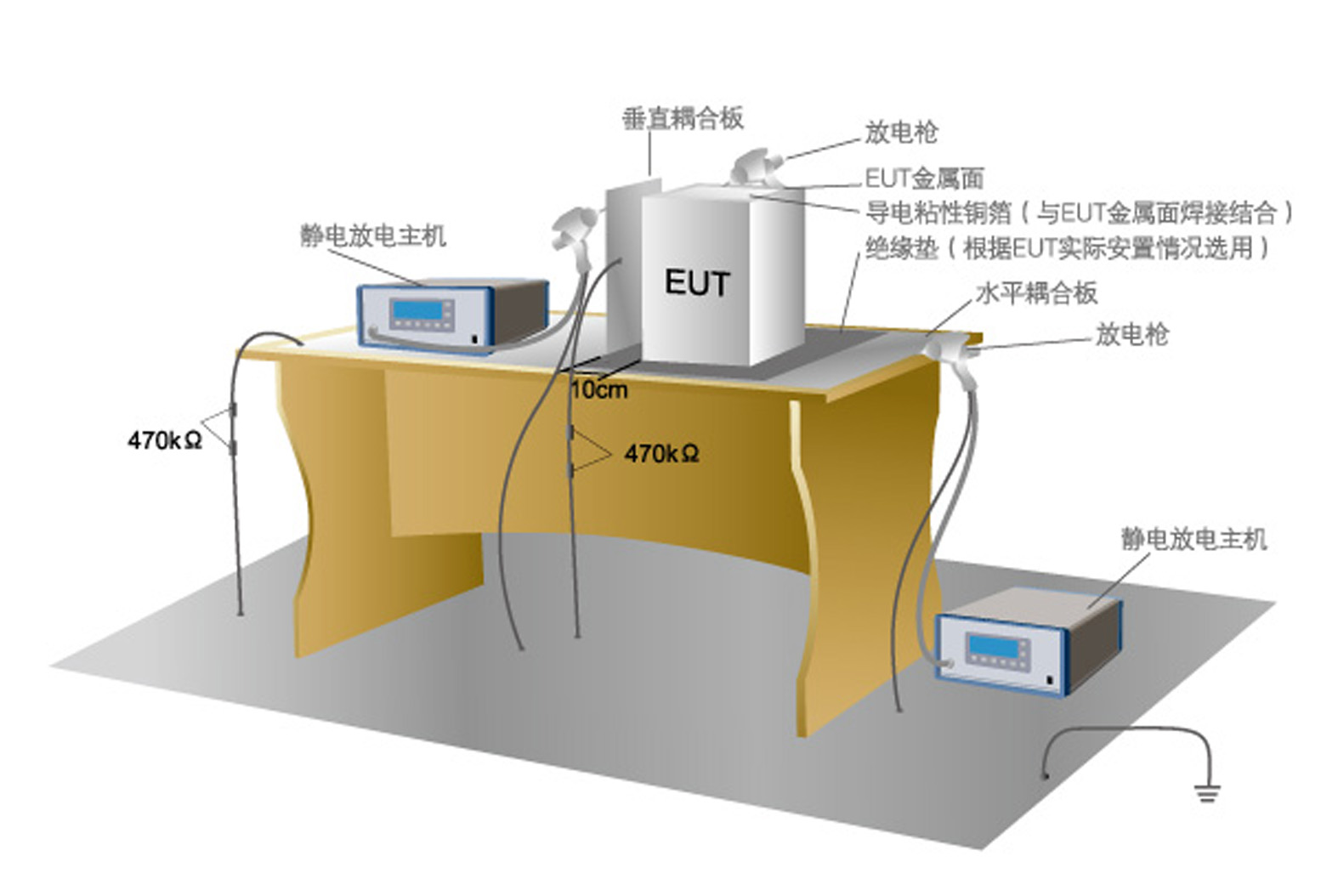

静电放电抗扰度试验配置示意图:
