雷击浪涌抗扰度试验
建立一个共同的基准，以评价电气和电子设备在经受射频场干扰时的性能。
● 符合IEC61000-4-6和GB/T17626.6最新标准要求；
● 产自意大利PMM公司，全进口；
● 结构紧凑集成度高，便于携带；
● 内置AM及脉冲调制；
● 可脱机独立进行抗扰度测试；
● 可编程输出，修正表可直接下载至设备中；
● 内置RS232接口，可选配测控软件实施远程控制。
.jpg)
.jpg)
|

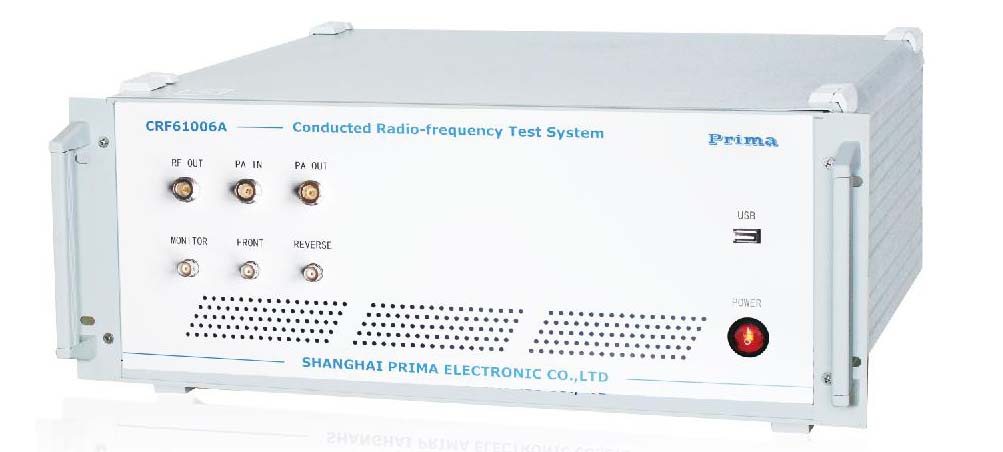

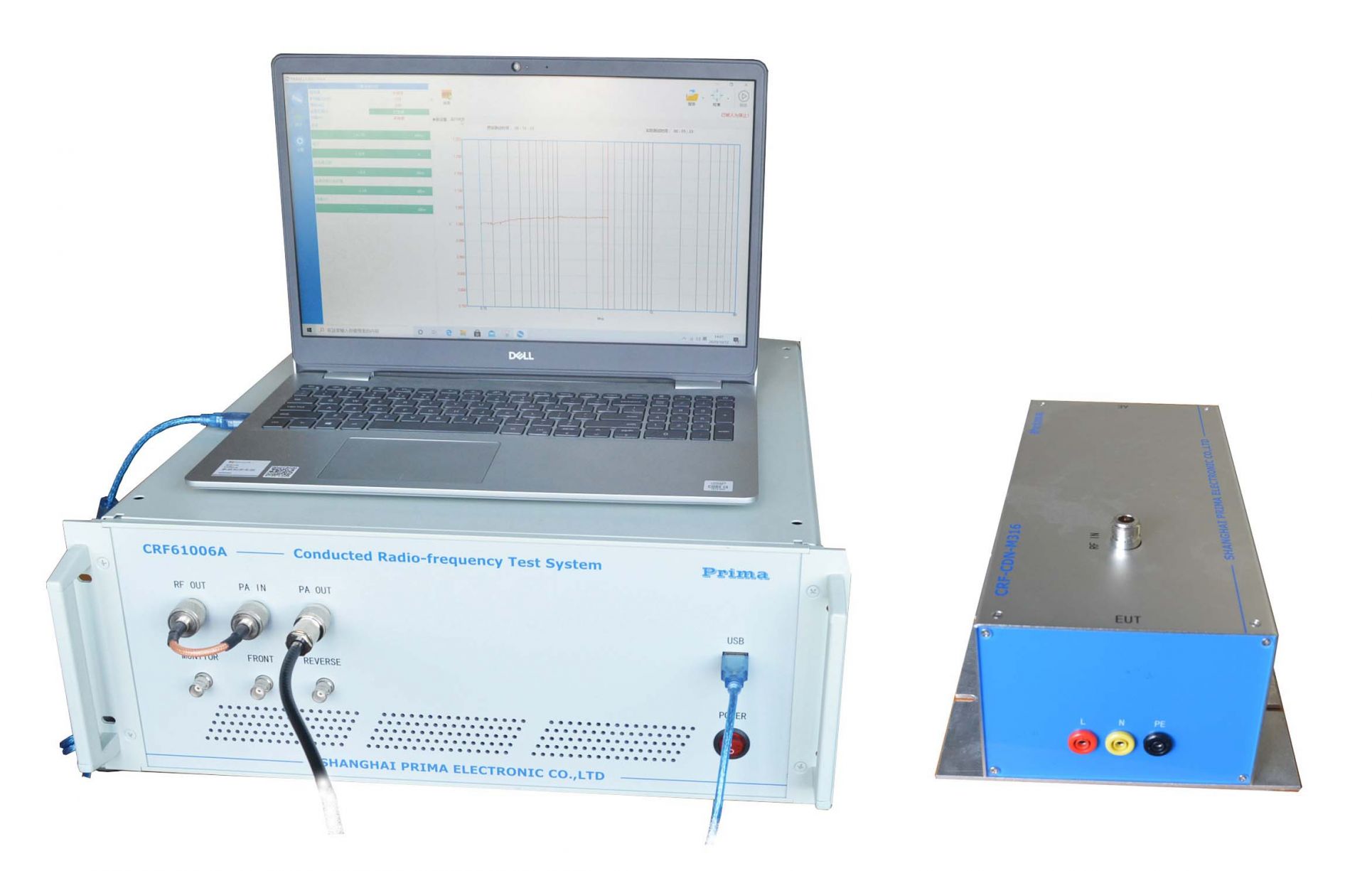

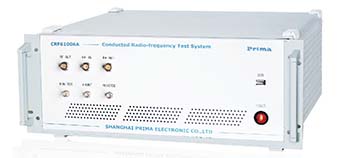

系统型号 |
CRF61006A |
CRF61006B |
|
功放功率 |
80W |
35W |
|
输出阻抗 |
50Ω |
|
|
电压驻波比 |
≤1.2 |
|
|
信号源 |
||
|
频率 |
9k-3GHz |
|
|
输出电平 |
-60-10dBm |
|
|
非调制信号 |
连续波 |
|
|
频率分辨率 |
0.23Hz |
|
|
频率温度稳定度 |
±0.5ppm |
|
|
谐波 |
≤-30dBc |
|
|
非谐波 |
≤-50dBc |
|
|
输出功率范围 |
-120dBm~0dBm （9kHz~500kHz）; -120dBm~+10dBm（500kHz~3GHz） |
|
|
功率准确度 |
±1.0dB |
|
|
分辨率 |
0.1dB |
|
|
内部调制源（LF） |
正弦波0.1Hz~500kHz；方波0.1Hz~20kHz；三角波/锯齿波0.1Hz~100kHz |
|
|
调幅（AM） |
调制深度 0％~100％; |
|
|
调频(FM) |
调制速率1Hz~25KHz |
|
|
调相(ФM) |
调制相位0°~360°; |
|
|
占空比 |
1-100% |
|
|
输出接口 |
N (母) |
|
|
功率放大器 |
||
|
输出频率 |
150kHz-230MHz |
|
|
最大输出功率 |
+44dBm/80W |
|
|
谐波 |
＜15dBc |
|
|
增益 |
51dB±1 dB (100W) |
|
|
VSWR |
<1.5:1 |
|
|
输出阻抗 |
50Ω |
|
|
输出接口 |
N (母) |
|
|
功率计（内置三通道） |
||
|
输入频率 |
9kHz-3GHz |
|
|
测试电平 |
-40 dBm~+30dBm; 电压表:-40 dBm~+30dBm |
|
|
精度 |
±0. 5dB |
|
|
输入接口 |
N(母) |
|
|
VSWR |
<1.1:1 |
|
|
150k-230MHz CDN耦合去耦网络附件选配 |
||
|
电源线 |
M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，最大电流16A/32A |
|
|
非屏蔽平衡线 |
T2，T4，T8 |
|
|
非屏蔽非平衡线 |
AF2，AF4，AF8 |
|
|
系列屏蔽电缆 |
S1，S1/75，S2，S4，S9，S25 |
|
|
其他 |
RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P |
|
|
电流注入钳附件选配 |
||
|
电磁注入钳 |
频率范围10kHz－1GHz，耦合因子< 3 dB（150 kHz - 500 MHz），内径23mm/32mm |
|
|
系统整体配置 |
||
|
软件 |
支持Windows XP， Windows 7 |
|
|
控制接口 |
USB |
|
|
输出接口 |
N型接头 |
|

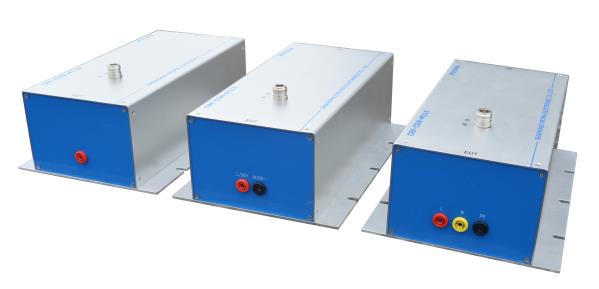

系统配置：

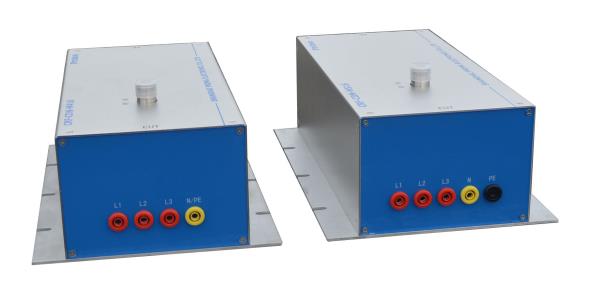

单相网络 CRF-CDN-M116 CRF-CDN-M216 CRF-CDN-M316
三相网络 CRF-CDN-M416 CRF-CDN-M516
网络参数
|
150k-230MHz CDN耦合去耦网络附件选配 |
|
|
电源线 |
M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，最大电流16A/32A |
|
非屏蔽平衡线 |
T2，T4，T8 |
|
非屏蔽非平衡线 |
AF2，AF4，AF8 |
|
系列屏蔽电缆 |
S1，S1/75，S2，S4，S9，S25 |
|
其他 |
RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P |

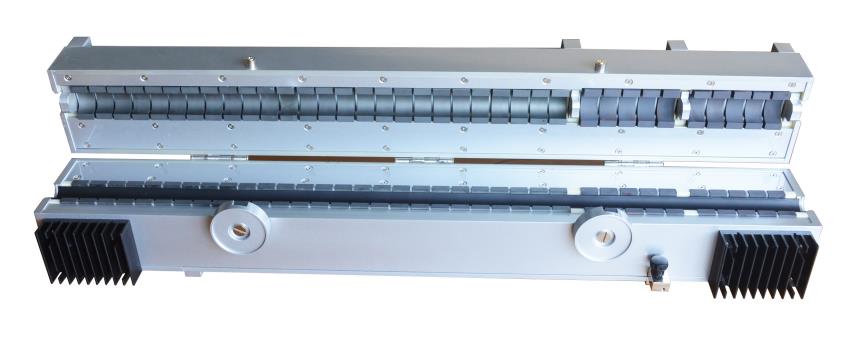

电磁注入钳ZN23203
电磁注入钳参数
|
电流注入钳附件选配 |
|
|
电磁注入钳 |
频率范围10kHz－1GHz，耦合因子< 3 dB（150 kHz - 500 MHz），内径23mm/32mm |
